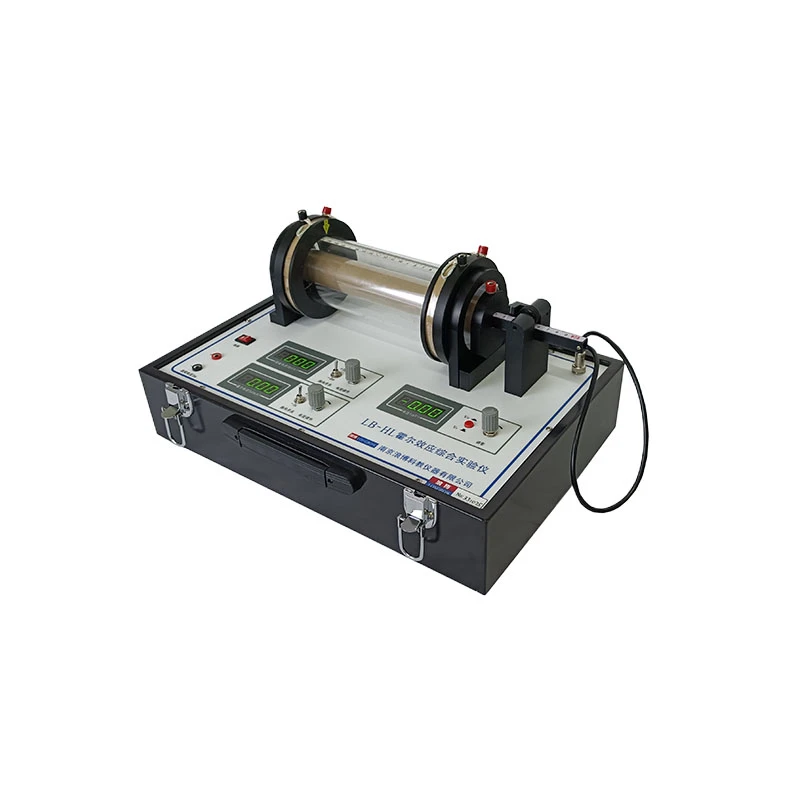

홀 효과 실험 장치



하나의 단위에서 6가지 실험

이 홀 효과 실험 장치를 사용하면 학생들은 6가지 다른 실험을 수행할 수 있습니다. 첫째, 홀 효과 원리를 연구하고 홀 장치에 적합한 재료를 조사합니다. 둘째, 간섭 효과를 제거하고 홀 장치의 출력 특성을 측정하기 위해 대칭 측정 방법을 사용합니다. 홀 전압이 장치 전류 및 자기장에 따라 어떻게 변하는지 분석하고 Vh–Ih 및 Vh–Im 곡선을 그립니다.

셋째, 학생들은 샘플의 전도도 유형, 캐리어 농도 및 이동성을 결정합니다. 넷째, 긴 솔레노이드를 따라 자기장 분포를 매핑합니다. 다섯째, 단일 코일과 한 쌍의 헬름홀츠 코일 축을 따라 자기장 분포를 측정하고 자기장 중첩 원리를 검증합니다. 여섯째, 선택적 실험을 통해 학생들은 두 코일(R/2, R 및 2R) 사이의 거리를 변경하고 각 위치에서 자기장을 측정할 수 있습니다. 이 시스템은 광범위한 전자기학 실험을 포괄합니다.

이 홀 효과 실험 장치는 동일한 축을 따라 솔레노이드와 헬름홀츠 코일을 통합합니다. 코일 슬리브 직경은 86mm이고 헬름홀츠 코일 내부 직경은 87mm입니다. 자기 코어는 무시할 수 있는 잔류 자성을 갖습니다. 헬름홀츠 코일은 축 방향으로 ±100mm 조정될 수 있습니다. 각 헬름홀츠 코일에는 252개의 회전이 있고 솔레노이드에는 3,250개의 회전이 있습니다.

측정 눈금은 1mm 눈금으로 길이가 300mm이며 판독값은 0.1mm까지 추정할 수 있습니다. 거친 조정과 미세 조정이 모두 특징입니다. 홀 센서는 직경 23mm의 투명 커버로 보호되어 학생들의 안전하고 안정적인 작동을 보장합니다.

이 홀 효과 실험 장치는 모든 구성 요소를 단일 장치에 통합합니다. 여기 전류 소스의 범위는 0~0.8A이며, 1mA 미만으로 미세 조정되고 10⁻⁵보다 안정성이 좋습니다. 홀 전류 소스의 범위는 0~2mA이며, 10μA 미만으로 미세 조정되고 10⁻⁵의 유사한 안정성을 갖습니다.

홀 전압 측정기는 10μV의 분해능으로 0~20mV를 측정합니다. 모든 판독값은 3.5자리 LED 디스플레이에 표시됩니다. 시스템 크기는 442 × 295 × 230mm입니다. 우리 회사는 2000년에 설립되었으며 직원 수는 26명입니다. 우리는 최소 주문 수량 1개로 OEM 및 ODM 서비스를 지원합니다. 이 제품은 전자기학 실험실 교육에 매우 적합합니다.
