회절강도 측정장치



긴 알루미늄 레일

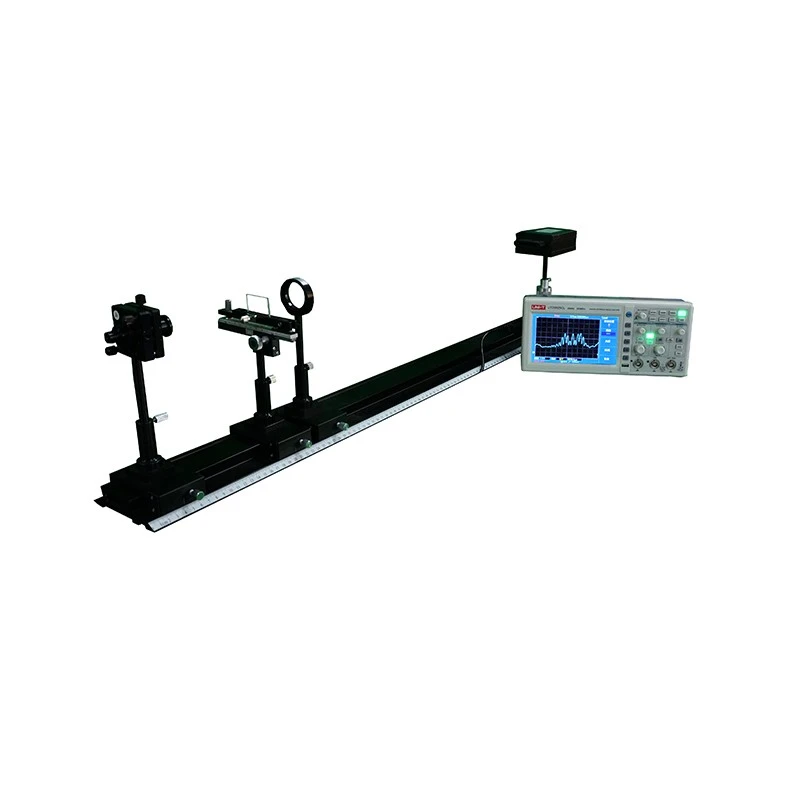

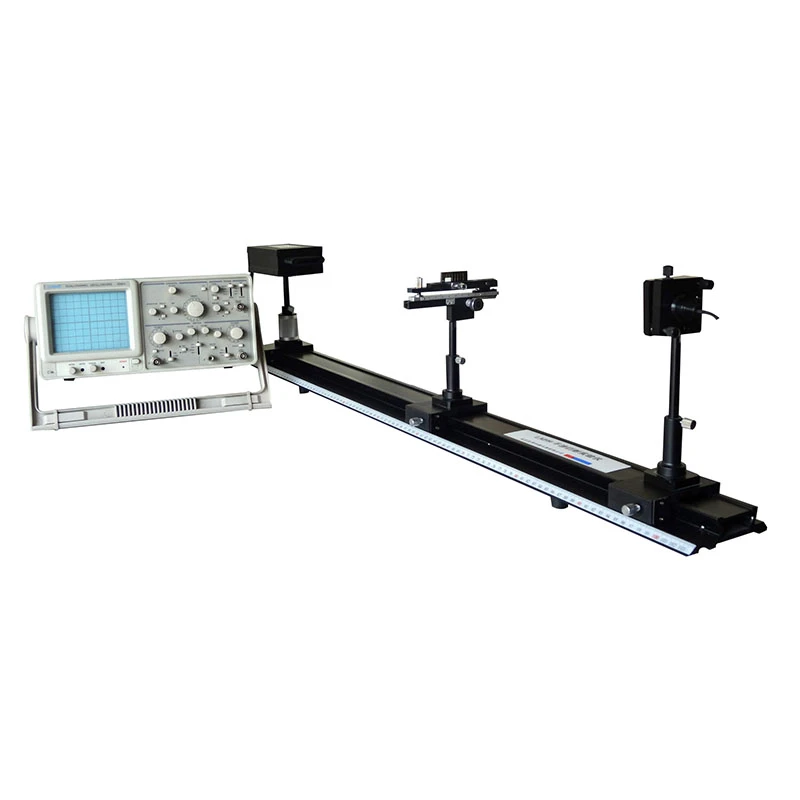

이 회절 강도 측정 장치는 검정색 무광택 코팅이 된 100cm 알루미늄 레일을 갖추고 있어 실험 중 빛 반사와 간섭을 최소화합니다. 시스템에는 세 개의 이동 가능한 캐리지가 포함되어 있습니다. 두 개는 단일 축을 따라 이동하고 하나는 세 방향으로 이동합니다. 광원은 수명이 긴 650nm 레이저 다이오드이며 원통형 렌즈를 포함합니다. 레이저 위치는 두 방향으로 조정될 수 있으며 빛의 강도도 조정 가능합니다. 감지기는 2,700개의 감광 요소를 갖춘 선형 CCD 광 분포 센서입니다. 스펙트럼 응답 범위는 0.3~0.9μm이고 공간 분해능은 11μm입니다. 이 장치는 매우 정확한 회절 강도 데이터를 제공합니다.

이 회절 강도 측정 장치는 두 가지 주요 이점을 제공합니다. 첫째, 영역 CCD 시스템과 비교하여 완전한 광도 분포 곡선을 표시하므로 학생들은 밝고 어두운 줄무늬뿐만 아니라 전체 곡선 모양도 고해상도와 미세한 디테일로 관찰할 수 있습니다. 둘째, 기계적으로 스캔되는 포토다이오드 시스템과 비교하여 기계적인 움직임 없이 전체 강도 분포를 즉시 캡처합니다.

그레이팅 홀더는 기울기, 왼쪽-오른쪽, 위-아래 등 세 가지 방향으로 조정할 수 있습니다. 왼쪽-오른쪽 조정 범위는 70mm이고 버니어 스케일을 사용한 위치 정확도는 0.1mm입니다. 클램프에는 격자를 보호하기 위한 쿠션 메커니즘이 포함되어 있습니다. 이 시스템은 매우 사용자 친화적입니다.-

이 회절 강도 측정 장치에는 단일 슬릿, 단일 와이어, 이중 슬릿, 삼중 슬릿, 4-슬릿 및 5-슬릿 구성을 포함하여 7개 그룹 및 14개 패턴으로 구성된 결합 격자 세트가 포함되어 있습니다. 결과는 오실로스코프에 표시되며 암실이 필요하지 않습니다. 이 시스템은 추가적인 광학 실험에도 사용할 수 있습니다. 최소 주문 수량은 1개이며, 다양한 모델을 단일 주문으로 결합할 수 있습니다. 제3자-검사가 지원됩니다. 우리의 목표는 전 세계적으로 물리학 교육을 지원하는 것입니다. 이 장치는 전국 교구 대회에서도 상을 받았습니다.
